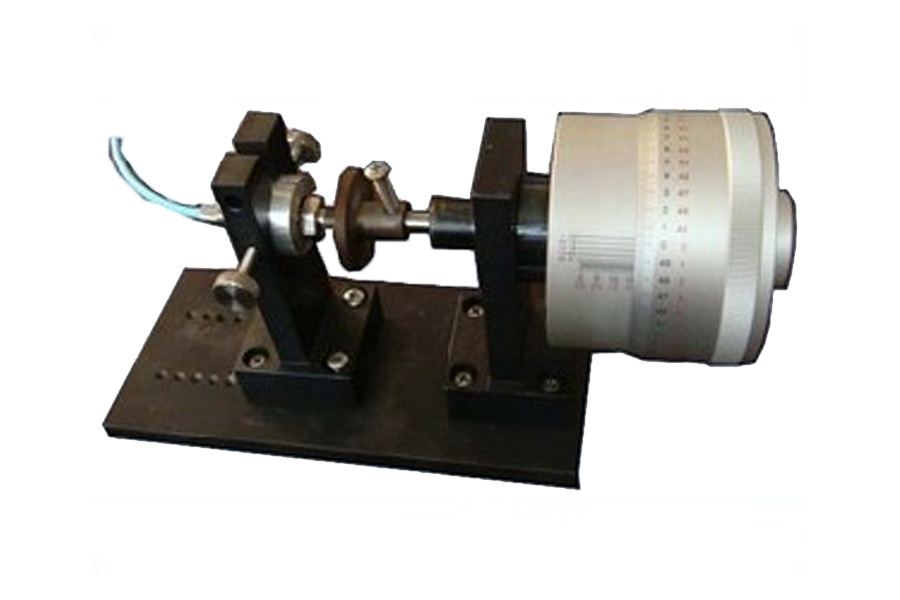

ZA-BJZ高精度靜態位移校準器
ZA-BJZ-01型高精度靜態校準器采用高精度(最高分辨率0.5μm、最高精度1μm)直進式、大量程微分頭結構,體積小、攜帶方便??捎糜诟呔任灰苽鞲衅鞯撵o態標定和校準。
關鍵詞:
電渦流位移傳感器、振動速度傳感器、相關測試儀表
ZA-BJZ高精度靜態位移校準器
ZA-BJZ-01型高精度靜態校準器采用高精度(最高分辨率0.5μm、最高精度1μm)直進式、大量程微分頭結構,體積小、攜帶方便。可用于高精度位移傳感器的靜態標定和校準。
特 點
采用全進口高精度大量程的微分頭結構,在位移改變的過程中,試件盤不會像現在市場上的其他產品一樣發生擺動或旋轉,而只會在軸向前后移動。為現有市場上精度高、量程最大才、重復性最好的靜態位移校準器,最大位移量程可達25mm。
技術指標
最大量程:ZA-BJZ-01型25mm
試件盤直徑:ф108,可用于探頭頭部體直徑最大ф36的電渦流傳感器
位移分辨率:0.5μm
微分頭精度:≤±1μm
系統精度:≤±2μm
外形尺寸:ZA-BJZ-01型200(長)×90(寬)×126(高)單位:mm(不含試件盤)
ZA-BJZ-02型400(長)×90(寬)×166(高)單位:mm(不含試件盤)
阿貝中心高:ZA-BJZ-01型118mm
ZA-BJZ-02型134mm
系統組成
ZA-BJZ型靜態校準器由高精度大量程微分頭、探頭安裝支架、微分筒安裝支架、底板、試件盤、探頭轉接套等幾部分組成。
